اتصالات فشار قوی

اتصالات فشار قوی چیست؟

مهم‌ترین اتصالاتی که در صنایع بزرگ کاربرد دارد و از آنها برای انتقال سیالاتی که فشار بالایی دارند استفاده می‌شود، اتصالات فشار قوی هستند. برای تولید این محصولات معمولا از آلیاژهای خاص و فولاد استفاده می‌شود. میزان فشار سیال و اندازه تجهیزات، دو فاکتور مهمی هستند که اتصالات فشار قوی را به کلاس‌ها و انواع مختلف تقسیم می‌کنند. کسب این اطلاعات برای افرادی که قصد خرید اینترنتی اتصالات فشار قوی را دارند بسیار حیاتی است.

انواع اتصالات فشار قوی بر اساس جنس

همانطور که در بالا نیز به آن اشاره شد؛ اکثر محصولاتی که به عنوان اتصالات فشار قوی تولید و روانه بازار می‌شوند از جنس فولاد و آلیاژهای خاص هستند. این محصولات به شکل مخروطی و رشته‌ای ساخته شده و در طراحی آنها، به فاکتور مقاومت در برابر عبور سیالات فشار قوی بسیار تاکید می‌شود. این اتصالات از نظر فاکتور فشار به دسته‌های زیر تقسیم می‌شوند:

• فشار ۲۰۰۰
• فشار ۳۰۰۰
• فشار ۶۰۰۰
• فشار ۹۰۰۰

انواع اتصالات فشار قوی بر اساس ابعاد

یکی دیگر از معیارهای طبقه‌بندی انواع اتصالات فشار قوی، ابعاد و اندازه‌های آنهاست. نکته مهمی که باید در زمان خرید اتصالات فشار قوی به آن توجه کنید؛ همین ابعاد و اندازه‌های محصول است که باید بر اساس کاربرد مورد نظر شما تعیین شود. انواع سایز اتصالات فشار قوی موجود در بازار عبارتند از:

• 8 اینچ
• 4 اینچ
• 8 اینچ
• 16 اینچ
• ۱ اینچ

اتصالات فشار قوی چه ویژگی‌های مهمی دارند؟

اتصالاتی که مصارف صنعتی دارند و از آنها برای انتقال سیالات فشار قوی استفاده می‌شود؛ دو ویژگی مهم به نام‌های سیکل فشار و سیکل حرارت دارند. منظور از ویژگی سیکل فشار، میزان فشاری است که این اتصالات می‌توانند تحمل کنند و سیکل حرارت نیز میزان تحمل این محصولات در تماس با حرارت را نشان می‌دهد. به طور کلی اتصالات فشار قوی استاندارد می‌توانند دمایی بین 252- تا 649 درجه سانتی‌گراد را تحمل کرده و میزان فشاری که قابلیت تحمل آن را دارند 150000 پوند بر اینچ مربع است.

انواع اتصالات فولادی فشار قوی بر اساس کاربرد

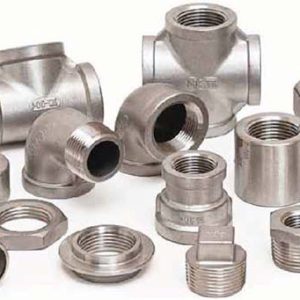

یکی از عواملی که می‌توان بر اساس آن اتصالات فشار قوی را دسته‌بندی کرد؛ کاربردی هستند که در صنایع مختلف دارند. این فاکتور بر روی قیمت اتصالات فشار قوی نیز اثرگذار است. به طور کلی انواع اتصالات فولادی فشار قوی عبارتند از:

زانویی: برای تولید زانویی فشار قوی که نوعی اتصال پایپینگ محسوب می‌شود؛ از روش ریخته‌گری استفاده می‌شود. ضخامت و جنس این محصولات بر اساس فشاری که باید تحمل کنند و فشاری که داخل لوله و محیط پیرامون آن وجود دارد متفاوت است. از زانویی برای تغییر مسیر لوله‌کشی استفاده می‌شود. زانویی فشار قوی محصولی است که بر اساس میزان تغییر زاویه و تحمل فشار می‌توان آن را به دسته‌های زیر طبقه‌بندی کرد:

• ۴۵ درجه شعاع بلند
• ۴۵ درجه شعاع کوتاه
• ۹۰ درجه شعاع بلند
• ۹۰ درجه شعاع کوتاه

از نظر شیوه ساخت نیز این محصول را می‌توان به دو شکل زانو فشار قوی بدون درز یا همان مانیسمان و زانو  فشار قوی درزدار تولید کرد.

سه راهی: این اتصال مخصوص استفاده در خطوط پرفشاری است که نیاز دارد مسیر اصلی را به دو مسیر فرعی با زاویه 90 درجه تقسیم کند. در واقع با استفاده از این اتصالات، شما می‌توانید مسیر اصلی را به دو مسیر فرعی که زاویه‌ای 90 درجه با خط اصلی دارند تقسیم کنید.

مغزی: هر زمان دو لوله هم مرکز و هم راستا داشته باشیم که دو سر آنها از نظر سایز با یکدیگر متفاوت باشد؛ برای کاهش سایز لوله می‌توان از مغزی تبدیلی فشار قوی استفاده کرد. جنس و سایز مغزی که نیاز دارید بستگی به فشار سیال، نوع سیال موجود در مسیر لوله و سیال محاطی لوله‌ها دارد.

بوشن: اگر بخواهیم در قسمتی از مسیر لوله‌کشی، طول لوله را افزایش دهیم از این اتصالات فشار قوی ساده اما بسیار کاربردی استفاده می‌کنیم. این محصول در واقع نوعی رابط است که برای اتصال و رساندن دو لوله با قطر یکسان به یکدیگر کاربرد دارد.

مهره ماسوره دنده‌ای: مهره ماسوره در واقع ابزاری است که از آن زمانی استفاده می‌شود که تمام اتصالات بسته شده و خط نیاز به تعمیر دارد. برای اتصال مهره ماسوره ابتدا باید دو سر نر و ماده به لوله‌ها به روش پیچی و رزوه‌ای متصل شده و بعد از آن توسط مهره وسط به هم کوپل شوند.

تبدیل: تبدیل در واقع نوعی از اتصالات فشار قوی است که از آن برای تغییر در سایز لوله‌های مسیر استفاده می‌شود. اگر تبدیل دنده‌ای باشد؛ یک طرف از داخل و طرف دیگر از بیرون در مسیر دنده می‌شود.

تردولت: اگر در جایی از مسیر لوله‌کشی مخصوص سیالات فشار قوی نیاز به انشعاب‌گیری وجود داشته باشد؛ می‌توان از تردولت استفاده کرد. شکل ظاهری این محصول به گونه‌ای طراحی شده که یک سر آن به صورت منحنی است. این مدل طراحی سبب می‌شود که کار انشعاب‌گیری از لوله‌های سایز مختلف امکان‌پذیر باشد. از لوله‌های سایز ۲ اینچ الی ۳۲ اینچ را می‌توان با تردولت انشعاب‌گیری کرد.

ولدولت: از این نوع اتصالات برای ایجاد انشعاب جدید روی لوله یا مخزن استفاده می‌شود. اگر بعد از نصب خط لوله نیاز به انشعاب‌گیری و اجرای یک خط لوله جدید باشد؛ بعد از مشخص کردن محل ورودی انشعاب، از ولدولت استفاده می‌شود. همانطور که می‌دانید؛ امکان نصب مستقیم یک لوله جدید روی خطوط بهره‌برداری شده وجود ندارد. به همین جهت باید یک اتصال به عنوان حلقه واسط میان خط فعلی و خط انشعابی جدید ایجاد کرد. برای برقرار این اتصال می‌توان از یک نوع اتصالات فشار قوی به نام ولدولت استفاده کرد.

خرید اتصالات فشار قوی

برای اطلاع از قیمت روز اتصالات فشار قوی و خرید آنلاین اتصالات فشار قوی و همچنین دریافت اطلاعات جزئی‌تر در مورد مشخصات فنی آنها، می‌توانید روی صفحه اختصاصی محصول مورد نظر خود در زیر کلیک کنید.
