لوله و اتصالات پلیکا: ستون فقرات سیستم‌های لوله‌کشی مدرن

لوله‌های پلیکا (UPVC) به دلیل دوام بالا، مقاومت در برابر خوردگی، نصب آسان و قیمت مناسب، به یکی از پرکاربردترین انواع لوله در صنایع مختلف و ساختمان‌سازی تبدیل شده‌اند. این لوله‌ها به همراه اتصالات متنوع خود، نقش بسیار مهمی در انتقال سیالات، حفاظت از کابل‌های برق و ایجاد سیستم‌های لوله‌کشی کارآمد ایفا می‌کنند.

چرا لوله و اتصالات پلیکا محبوب هستند؟

• دوام بالا: مقاومت عالی در برابر خوردگی، تغییرات دمایی و مواد شیمیایی
• نصب آسان: روش نصب ساده و سریع با استفاده از چسب PVC
• قیمت مناسب: مقرون به صرفه‌تر نسبت به بسیاری از انواع لوله دیگر
• وزن سبک: حمل و نقل و نصب را آسان‌تر می‌کند
• عایق الکتریکی: برای حفاظت از کابل‌های برق بسیار مناسب است

لوله‌های پلیکا (PVC) به عنوان یکی از محبوب‌ترین انواع لوله در صنایع مختلف، به تنهایی نمی‌توانند وظیفه انتقال سیالات را به خوبی انجام دهند. برای ایجاد یک سیستم لوله‌کشی کامل و کارآمد، به قطعاتی به نام اتصالات نیاز داریم. این اتصالات، همانند قطعات پازل، لوله‌ها را به هم متصل کرده و مسیر جریان سیال را هدایت می‌کنند.

برای اطلاع از قیمت لوله پلیکا معمولی میتوانید با کارشناسان فروش تامین کالا در ارتباط باشید.

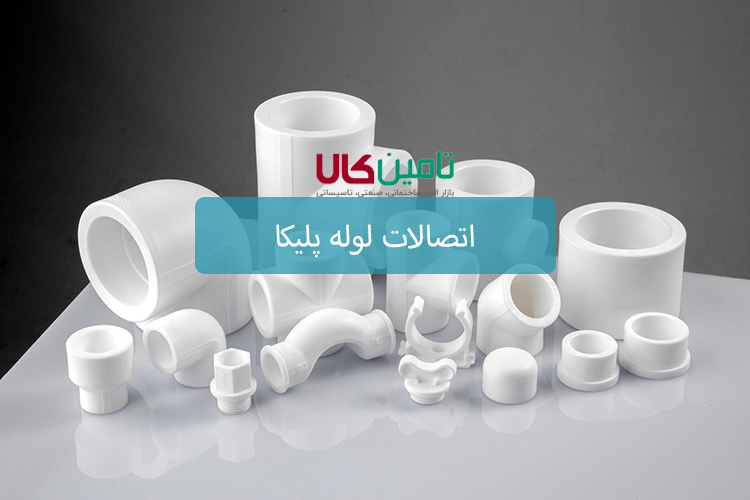

انواع اتصالات لوله پلیکا و کاربرد آن‌ها

اتصالات لوله پلیکا تنوع بسیار زیادی دارند و هر کدام کاربرد خاص خود را دارند. برخی از مهم‌ترین و پرکاربردترین این اتصالات عبارتند از:

اتصالات لوله پلیکا قطعاتی هستند که برای ایجاد تغییرات در مسیر لوله‌ها استفاده می‌شوند. این اتصالات به شکل‌ها و اندازه‌های مختلفی تولید می‌شوند تا بتوانند نیازهای مختلف سیستم‌های لوله‌کشی را برآورده کنند.

13 نوع اصلی اتصالات لوله پلیکا عبارتند از:

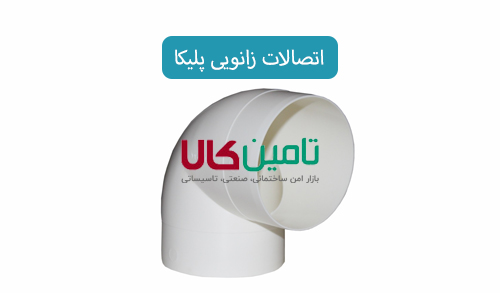

1 . زانو (Elbow):

زانویی‌ها یکی از پرکاربردترین اتصالات در سیستم‌های لوله کشی با لوله‌های پلیکا هستند. این اتصالات به شما امکان می‌دهند تا مسیر لوله را به دلخواه تغییر داده و زوایای مورد نیاز را ایجاد کنید.

انواع اتصالات زانویی:

• زانویی چسبی: این نوع زانویی با استفاده از چسب مخصوص PVC به لوله متصل می‌شود و برای ایجاد اتصالی قوی و آب‌بند مورد استفاده قرار می‌گیرد.
• زانویی اورنگی: این نوع زانویی با استفاده از اورینگ آب‌بندی شده و به لوله متصل می‌شود.
• زانویی رزوه‌ای: این نوع زانویی دارای رزوه است و با استفاده از نوار تفلون و آچار به لوله متصل می‌شود.

زاویه زانویی:

زانویی‌ها در زوایای مختلفی تولید می‌شوند که رایج‌ترین آن‌ها زانویی 90 درجه و 45 درجه است.

• زانویی 90 درجه: برای تغییر جهت لوله به صورت قائم استفاده می‌شود و به آن زانویی چپقی نیز می‌گویند.
• زانویی 45 درجه: برای ایجاد انحراف ملایم در مسیر لوله استفاده می‌شود و احتمال گرفتگی و انسداد در آن کمتر است.

کاربردهای زانویی:

• تغییر جهت لوله: برای تغییر مسیر لوله‌های آب، گاز، فاضلاب و برق در سیستم‌های لوله کشی.
• اتصال لوله‌ها با قطرهای مختلف: با استفاده از زانویی‌های تبدیل می‌توان لوله‌های با قطرهای مختلف را به یکدیگر متصل کرد و همزمان جهت لوله را تغییر داد.

مزایای استفاده از زانویی:

• سهولت نصب: نصب زانویی‌ها بسیار آسان است.
• تنوع مدل: زانویی‌ها در انواع و اندازه‌های مختلف تولید می‌شوند تا نیازهای مختلف را برآورده کنند.
• ایجاد اتصالی قوی و آب‌بند: با استفاده از چسب یا اورینگ، اتصالی محکم و بدون نشتی ایجاد می‌شود.

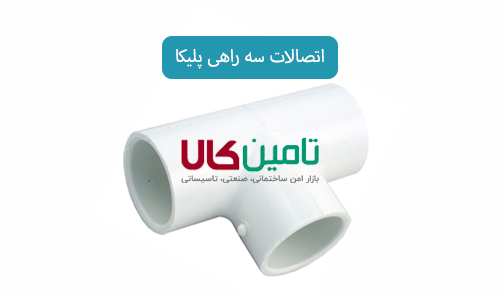

2 . سه‌راهی (Tee):

سه‌راهی‌ها از جمله پرکاربردترین اتصالات در سیستم‌های لوله کشی با لوله‌های پلیکا هستند. این اتصالات به شما اجازه می‌دهند تا از یک لوله اصلی، انشعاباتی به لوله‌های فرعی ایجاد کنید.

انواع سه‌راهی‌ها:

سه‌راهی‌ها بر اساس زاویه انشعاب و قطر خروجی‌ها به انواع مختلفی تقسیم می‌شوند:

• سه‌راهی تبدیل: از این نوع سه‌راهی برای ایجاد انشعابی با قطر برابر با قطر لوله اصلی استفاده می‌شود. به عبارت دیگر، قطر تمام خروجی‌های این سه‌راهی یکسان است.
• سه‌راهی قائم یا معادل: در این نوع سه‌راهی، یکی از خروجی‌ها با زاویه 90 درجه نسبت به لوله اصلی قرار دارد. از این نوع سه‌راهی برای ایجاد انشعابات عمودی استفاده می‌شود.
• سه‌راهی 45 درجه: یکی از خروجی‌های این نوع سه‌راهی با زاویه 45 درجه نسبت به لوله اصلی قرار دارد. این نوع سه‌راهی برای ایجاد انشعاباتی با زاویه کمتر استفاده می‌شود.
• سه‌راهی خم: این نوع سه‌راهی دارای زاویه‌ای حدود 87.5 درجه است. زاویه خاص این نوع سه‌راهی باعث می‌شود تا نقاط مرده در سیستم لوله کشی کاهش یافته و جریان سیال با سهولت بیشتری انجام شود. به همین دلیل، سه‌راهی‌های خم اغلب در سیستم‌های فاضلاب استفاده می‌شوند تا از ایجاد صدا و گرفتگی جلوگیری کنند.

انتخاب نوع سه‌راهی مناسب:

انتخاب نوع سه‌راهی مناسب به عوامل مختلفی از جمله قطر لوله‌ها، زاویه مورد نیاز برای انشعاب، نوع سیالی که در لوله جریان دارد و محل نصب سه‌راهی بستگی دارد.

کاربردهای سه‌راهی‌ها:

• ایجاد انشعابات در سیستم‌های آب‌رسانی، فاضلاب، گاز و…
• اتصال لوله‌های با قطرهای مختلف
• تغییر جهت جریان سیال در لوله
• ایجاد شبکه‌های لوله کشی پیچیده

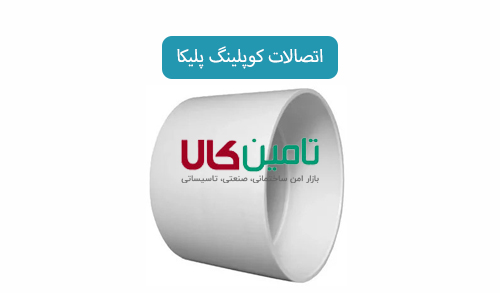

3 . کوپلینگ

کوپلینگ، که به عنوان اتصال مستقیم نیز شناخته می‌شود، برای اتصال دو لوله پی وی سی با قطر یکسان در یک خط مستقیم استفاده می‌شود. این اتصالات یک اتصال ایمن و بدون نشتی ایجاد می‌کنند و برای افزایش طول لوله یا تعمیر بخش‌های آسیب دیده ضروری هستند.

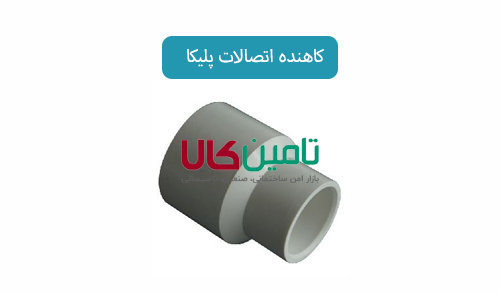

4 . کاهنده اتصالات

کاهنده برای اتصال لوله‌های پی وی سی با قطرهای مختلف طراحی شده‌اند. آن‌ها به آرامی از یک لوله بزرگتر به یک لوله کوچکتر یا بالعکس انتقال پیدا می‌کنند. این اتصالات زمانی که نیاز به تطبیق سیستم لوله کشی خود با اندازه‌های مختلف لوله دارید، بسیار مهم هستند.

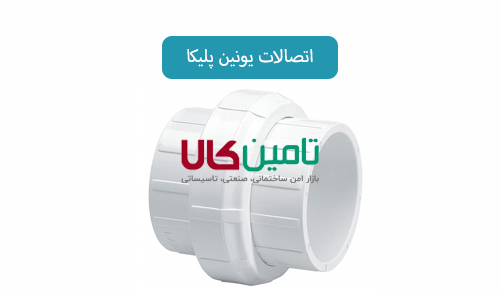

5 . اتصالات یونین

اتصالات یونین نوعی کوپلینگ هستند که مزیت جداسازی آسان را دارند. آن‌ها از سه قسمت تشکیل شده‌اند: دو سر رزوه شده و یک مهره مرکزی. این طراحی امکان جدا کردن و اتصال مجدد لوله‌ها را بدون نیاز به برش یا تعویض بخش‌ها فراهم می‌کند.

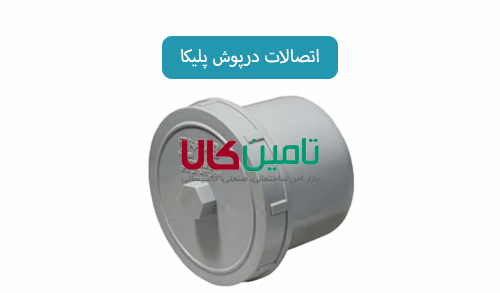

6 . اتصالات درپوش

اتصالات درپوش به عنوان پوشش محافظ برای انتهای لوله‌های پی وی سی عمل می‌کنند. آن‌ها برای آب‌بندی انتهای لوله‌های بدون استفاده ارزشمند هستند و از ورود خاک، آلودگی یا حشرات به سیستم جلوگیری می‌کنند. درپوش‌ها همچنین آزمایش فشار خطوط لوله کشی را تسهیل می‌کنند.

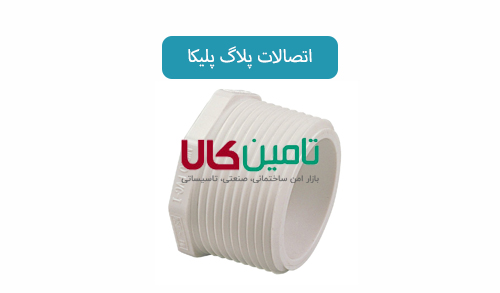

7 . اتصالات پلاگ

اتصالات پلاگ مشابه اتصالات درپوش برای آب‌بندی انتهای لوله استفاده می‌شوند. با این حال، آن‌ها به گونه‌ای طراحی شده‌اند که داخل دهانه لوله قرار گیرند، نه اینکه قسمت خارجی را بپوشانند. این طراحی یک بسته‌بندی ایمن و یکنواخت را تضمین می‌کند و اغلب در کاربردهایی استفاده می‌شود که درپوش‌های خارجی ممکن است مانع باشند.

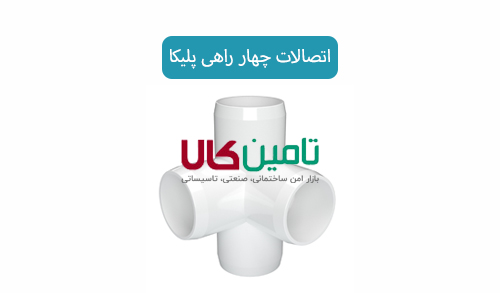

8 . اتصالات چهارراهی

اتصالات چهارراهی، همانطور که از نامشان پیداست، برای ایجاد چهار انشعاب از یک نقطه مرکزی در سیستم لوله‌کشی استفاده می‌شوند. این اتصالات در مقایسه با اتصالات سه راهی، امکان ایجاد انشعابات بیشتری را فراهم می‌کنند.

انواع و کاربردهای اتصالات چهارراهی:

اتصالات چهارراهی در انواع مختلفی تولید می‌شوند که از نظر شکل ظاهری و زاویه انشعابات با هم تفاوت دارند. برخی از انواع رایج این اتصالات عبارتند از:

• چهارراهی برابر: تمامی انشعابات این نوع چهارراهی دارای قطر یکسان و زاویه ۹۰ درجه هستند.
• چهارراهی نامساوی: قطر انشعابات این نوع چهارراهی متفاوت است و معمولاً برای اتصال لوله‌هایی با قطرهای مختلف به کار می‌رود.
• چهارراهی زاویه دار: زاویه انشعابات در این نوع چهارراهی ممکن است ۴۵ یا ۹۰ درجه باشد.

کاربردهای اتصالات چهارراهی:

اتصالات چهارراهی به طور گسترده‌ای در سیستم‌های لوله‌کشی آب، فاضلاب، گاز و سیستم‌های گرمایشی و سرمایشی مورد استفاده قرار می‌گیرند. برخی از کاربردهای رایج این اتصالات عبارتند از:

• ایجاد انشعابات متعدد: برای ایجاد چندین انشعاب از یک نقطه مرکزی در سیستم لوله‌کشی
• توزیع یکنواخت سیال: برای توزیع یکنواخت سیال به چندین نقطه
• اتصال لوله‌های با قطرهای مختلف: در مواردی که نیاز به اتصال لوله‌هایی با قطرهای مختلف به یکدیگر باشد.

مزایای استفاده از اتصالات چهارراهی:

• افزایش انعطاف‌پذیری سیستم لوله‌کشی: با استفاده از اتصالات چهارراهی، می‌توان سیستم‌های لوله‌کشی پیچیده‌تری را طراحی و اجرا کرد.
• کاهش تعداد اتصالات: در برخی موارد، استفاده از یک اتصال چهارراهی به جای چندین اتصال دیگر می‌تواند تعداد اتصالات را کاهش داده و هزینه‌های نصب را کاهش دهد.
• سهولت نصب: نصب اتصالات چهارراهی معمولاً ساده و سریع است.

نکات مهم در انتخاب و استفاده از اتصالات چهارراهی:

• جنس اتصال: جنس اتصال باید با توجه به نوع سیالی که در لوله جریان دارد و شرایط محیطی انتخاب شود.
• قطر لوله‌ها: قطر لوله‌ها و انشعابات باید با توجه به نیاز سیستم لوله‌کشی انتخاب شود.
• زاویه انشعاب: زاویه انشعاب باید با توجه به طرح کلی سیستم لوله‌کشی انتخاب شود.
• استانداردهای ساخت: اتصالات چهارراهی باید مطابق با استانداردهای ملی و بین‌المللی تولید شوند.

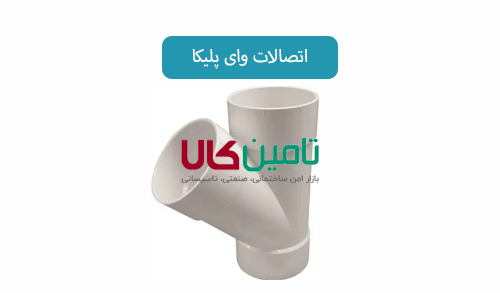

9 . اتصالات وای

اتصالات وای به شکل حرف Y هستند و برای انحراف جریان از یک خط لوله اصلی به دو شاخه کوچکتر با زاویه 45 درجه استفاده می‌شوند. آن‌ها کاربرد گسترده‌ای در سیستم‌های تخلیه و تهویه دارند.

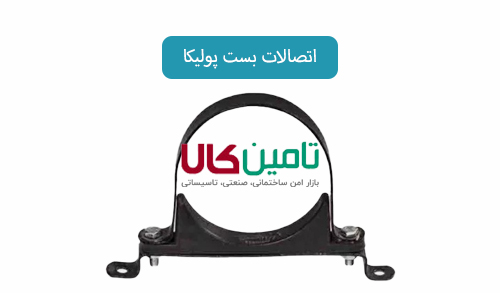

10 . اتصالات بست پولیکا

بست لوله پلیکا قطعه‌ای است که برای اتصال و ثابت نگه داشتن لوله‌های پلیکا به سطوحی مانند دیوار، سقف یا سازه‌های دیگر استفاده می‌شود. استفاده از بست لوله مزایای بسیاری دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• جلوگیری از حرکت و لرزش لوله: بست لوله از حرکت و لرزش لوله‌ها جلوگیری کرده و باعث می‌شود لوله‌ها در جای خود ثابت بمانند.
• کاهش انتقال لرزش به سازه: با استفاده از بست لوله، لرزش و ارتعاشات ناشی از جریان سیال در لوله به سازه منتقل نشده و از آسیب دیدن سازه جلوگیری می‌شود.
• جلوگیری از ایجاد صدا: بست لوله با کاهش حرکت لوله‌ها، از ایجاد صداهای ناشی از برخورد لوله‌ها به سطوح جلوگیری می‌کند.
• ایجاد ظاهری مرتب: استفاده از بست لوله باعث می‌شود لوله‌ها به صورت منظم و مرتب در جای خود قرار بگیرند و ظاهر بهتری به سیستم لوله‌کشی بدهد.

انواع بست لوله پلیکا:

بست‌های لوله پلیکا در انواع مختلفی تولید می‌شوند که هر کدام کاربرد خاص خود را دارند. برخی از انواع رایج بست لوله عبارتند از:

• بست فنری: این نوع بست از یک فنر فلزی ساخته شده و با فشار به لوله بسته می‌شود.
• بست پیچ و مهره‌ای: این نوع بست با استفاده از پیچ و مهره به لوله و سطح مورد نظر متصل می‌شود.
• بست رکابی: این نوع بست دارای دو قسمت است که لوله را در خود جای می‌دهد و با پیچ محکم می‌شود.

نکات مهم در انتخاب و استفاده از بست لوله:

• انتخاب نوع مناسب بست: نوع بست باید با توجه به قطر لوله، جنس لوله و شرایط محیطی انتخاب شود.
• فاصله بین بست‌ها: فاصله بین بست‌ها باید به گونه‌ای باشد که از حرکت و لرزش لوله جلوگیری کند.
• محکم کردن بست‌ها: بست‌ها باید به طور محکم به لوله و سطح مورد نظر متصل شوند.

بست لوله پلیکا یک قطعه ضروری در سیستم‌های لوله‌کشی است که نقش مهمی در نگهداری و محافظت از لوله‌ها ایفا می‌کند.

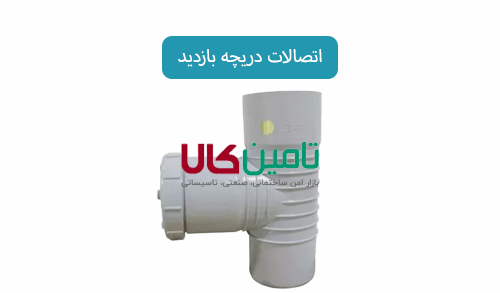

11 . اتصالات دریچه بازدید

دریچه بازدید، یک اتصال ضروری در سیستم‌های لوله‌کشی است که امکان دسترسی آسان به داخل لوله‌ها را فراهم می‌کند. این اتصال، به خصوص در مواقعی که لوله‌ها دچار گرفتگی یا انسداد می‌شوند، اهمیت خود را نشان می‌دهد.

چرا به دریچه بازدید نیاز داریم؟

• رفع گرفتگی آسان‌تر: با وجود دریچه بازدید، می‌توان بدون نیاز به تخریب دیوار یا کف، به محل گرفتگی دسترسی پیدا کرده و آن را برطرف کرد.
• کاهش هزینه‌های تعمیر: تعمیرات و نگهداری سیستم لوله‌کشی با استفاده از دریچه بازدید، سریع‌تر و کم‌هزینه‌تر انجام می‌شود.
• افزایش طول عمر سیستم: بازرسی و تمیز کردن دوره‌ای لوله‌ها از طریق دریچه بازدید، به افزایش طول عمر سیستم لوله‌کشی کمک می‌کند.
• کاهش خطر نشت و آبگرفتگی: شناسایی زودهنگام مشکلات و تعمیر آن‌ها از طریق دریچه بازدید، از بروز مشکلات جدی مانند نشت و آبگرفتگی جلوگیری می‌کند.

کجا باید دریچه بازدید نصب شود؟

• نقاط تغییر جهت لوله: در محل‌هایی که لوله تغییر جهت می‌دهد (مانند زانوها و سه راه‌ها).
• پایین‌ترین نقاط لوله‌های قائم: در پایین‌ترین نقطه لوله‌های قائم برای جمع‌آوری رسوبات.
• قبل از ورود به چاه یا سپتیک تانک: برای بررسی وضعیت لوله قبل از ورود به چاه.

مزایای استفاده از دریچه بازدید:

• دسترسی آسان: به راحتی می‌توان به داخل لوله دسترسی پیدا کرد.
• کاهش هزینه‌های تعمیر و نگهداری: هزینه‌های تعمیر و نگهداری سیستم لوله‌کشی را کاهش می‌دهد.
• افزایش طول عمر سیستم لوله‌کشی: بازرسی و تمیزکاری دوره‌ای سیستم را امکان‌پذیر می‌سازد.
• کاهش ریسک بروز مشکلات جدی: با شناسایی زودهنگام مشکلات، از بروز مشکلات جدی جلوگیری می‌کند.

دریچه بازدید یک سرمایه‌گذاری هوشمندانه برای هر سیستم لوله‌کشی است. با نصب دریچه بازدید در نقاط مناسب، می‌توانید از عملکرد صحیح و طول عمر بیشتر سیستم لوله‌کشی خود اطمینان حاصل کنید.

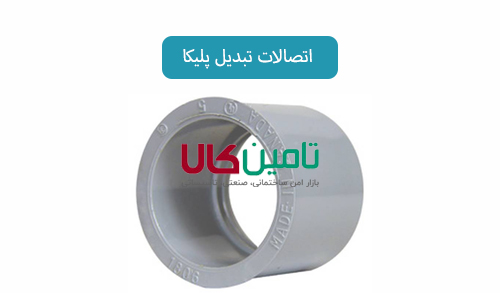

12 . اتصالات بوشن ( تبدیل‌ها )

اتصالات بوش یا همان تبدیل‌ها یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی UPVC هستند. این اتصالات به منظور اتصال لوله‌هایی با قطرهای مختلف به یکدیگر استفاده می‌شوند. به عبارت ساده‌تر، تبدیل‌ها پل ارتباطی بین لوله‌های با قطرهای متفاوت هستند.

انواع تبدیل‌ها و کاربردهای آن‌ها:

تبدیل‌ها به دو دسته اصلی تقسیم می‌شوند:

• تبدیل هم‌مرکز: در این نوع تبدیل، محور بزرگ‌تر و کوچکتر در یک راستا قرار دارد. از این نوع تبدیل برای اتصال دو لوله با قطرهای متفاوت به گونه‌ای استفاده می‌شود که محور لوله‌ها در یک خط مستقیم قرار گیرد.
• تبدیل غیرهم‌مرکز (یا زانویی تبدیل): در این نوع تبدیل، محور بزرگ‌تر و کوچکتر در یک راستا قرار ندارند و دارای زاویه مشخصی هستند. از این نوع تبدیل برای تغییر جهت لوله و همزمان تغییر قطر آن استفاده می‌شود.

انواع دیگر تبدیل‌ها:

• بوشن روپیچ-توپیچ: این نوع تبدیل یک سر رزوه داخلی و سر دیگر رزوه خارجی دارد. از این نوع تبدیل برای افزایش طول لوله و همچنین تغییر قطر آن استفاده می‌شود.
• بوشن اورینگی: این نوع تبدیل برای ایجاد آب‌بندی بهتر از یک اورینگ استفاده می‌کند.

انتخاب نوع مناسب تبدیل:

انتخاب نوع مناسب تبدیل به عوامل مختلفی از جمله قطر لوله‌ها، جنس لوله، فشار سیال و محل نصب بستگی دارد.

مزایای استفاده از تبدیل‌ها:

• انعطاف‌پذیری در طراحی سیستم لوله‌کشی: امکان ایجاد سیستم‌های لوله‌کشی با پیچیدگی بیشتر را فراهم می‌کند.
• سهولت نصب: نصب تبدیل‌ها بسیار ساده است.
• آب‌بندی مناسب: با استفاده از چسب PVC و در برخی موارد اورینگ، آب‌بندی مناسبی ایجاد می‌شود.
• مقاومت در برابر خوردگی: تبدیل‌های UPVC در برابر مواد شیمیایی و خوردگی مقاوم هستند.

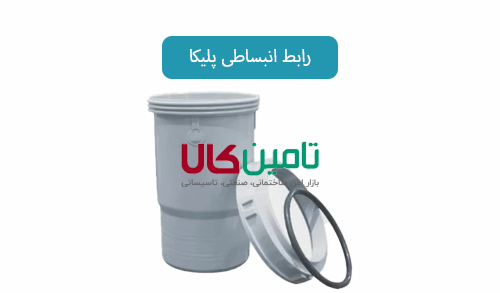

13 . موفه یا رابط انبساطی پلیکا

موفه یا رابط انبساطی پلیکا یک اتصال بسیار مهم در سیستم‌های فاضلاب ساختمان‌ها است. این اتصال به دلیل ویژگی‌های خاص خود، نقش حیاتی در حفظ یکپارچگی سیستم و جلوگیری از مشکلات احتمالی ایفا می‌کند.

چرا به موفه نیاز داریم؟

• جلوگیری از شکستگی لوله‌ها: ساختمان‌ها در طول زمان دچار نشست و حرکت می‌شوند. موفه‌ها با ایجاد انعطاف‌پذیری در سیستم لوله‌کشی، از شکستگی لوله‌ها در اثر این حرکات جلوگیری می‌کنند.
• تسهیل تعمیرات: در صورت نیاز به تعمیر یا تعویض بخشی از لوله، موفه‌ها امکان جدا کردن آسان آن قسمت را فراهم می‌کنند و نیازی به تخریب گسترده سیستم نیست.
• جذب ارتعاشات: موفه‌ها با جذب ارتعاشات ناشی از جریان آب، از ایجاد صداهای اضافی و انتقال لرزش به ساختمان جلوگیری می‌کنند.

نحوه عملکرد موفه:

موفه‌ها دارای یک بخش متحرک هستند که به لوله‌ها اجازه می‌دهد کمی حرکت کنند بدون اینکه به سیستم آسیبی برسد. این ویژگی به ویژه در جاهایی که احتمال حرکت و نشست ساختمان وجود دارد، بسیار مهم است.

کاربردهای موفه:

• سیستم‌های فاضلاب ساختمان‌ها: موفه‌ها به طور گسترده در سیستم‌های فاضلاب ساختمان‌های مسکونی، تجاری و صنعتی استفاده می‌شوند.
• سیستم‌های آبرسانی: در برخی موارد، موفه‌ها در سیستم‌های آبرسانی نیز به کار می‌روند.

نکات مهم در استفاده از موفه:

• انتخاب سایز مناسب: موفه باید متناسب با قطر لوله‌ها انتخاب شود.
• نصب صحیح: موفه باید به درستی نصب شود تا عملکرد صحیح خود را حفظ کند.
• استفاده از چسب مناسب: برای اتصال موفه به لوله‌ها باید از چسب PVC با کیفیت استفاده شود.

موفه یا رابط انبساطی پلیکا یک قطعه ضروری در سیستم‌های فاضلاب است که نقش مهمی در حفظ یکپارچگی و طول عمر سیستم ایفا می‌کند. با استفاده صحیح از موفه، می‌توانید از بروز مشکلات احتمالی در سیستم فاضلاب ساختمان خود جلوگیری کنید.

چگونه اتصالات لوله PVC مناسب را برای پروژه خود انتخاب کنیم؟

انتخاب اتصالات مناسب لوله PVC به نیازهای خاص پروژه شما بستگی دارد. عواملی مانند قطر لوله، زاویه چرخش یا تقاطع، نیاز به جداسازی و سازگاری با سایر مواد در صورت لزوم را در نظر بگیرید. با مراجعه به نام‌ها و توضیحات اتصالات لوله PVC، می‌توانید انتخاب‌های آگاهانه‌ای داشته باشید.

تفاوت بین اتصالات زانویی و سه راهی چیست؟

اتصالات زانو عمدتاً برای تغییر جهت لوله PVC در زوایای 45 یا 90 درجه استفاده می‌شوند. از سوی دیگر، اتصالات سه راهی برای ایجاد انشعاب از لوله اصلی و تقسیم جریان به دو یا چند جهت استفاده می‌شوند.
