طرز کار شیر برقی پنوماتیک: توضیح کامل عملکرد و نکات نگهداری
طرز کار شیر برقی پنوماتیک بر پایه ترکیب نیروی الکتریسیته و هوای فشرده است و به همین دلیل یکی از پرکاربردترین تجهیزات در اتوماسیون صنعتی به شمار میرود. در این سیستم، با اعمال جریان برق به بوبین، میدان مغناطیسی ایجاد شده و سبب حرکت هسته فلزی داخل شیر میشود. این حرکت باعث باز یا بسته شدن مسیر عبور هوای فشرده و در نتیجه کنترل عملکرد سیلندرها و عملگرهای پنوماتیکی خواهد شد.
دقت در طرز کار شیر برقی پنوماتیک به ما کمک میکند تا از آن در شرایط مختلف، چه برای راهاندازی و چه برای توقف فرآیندها، بهصورت مطمئن استفاده کنیم.
اجزای اصلی شیر برقی پنوماتیک
شیر برقی پنوماتیک مجموعهای از قطعات دقیق و هماهنگ است که عملکرد صحیح آن به سلامت تکتک اجزا بستگی دارد. مهمترین اجزای این سیستم شامل:
- بوبین یا سیمپیچ الکتریکی
- هسته یا پیستون متحرک
- محفظه یا بدنه شیر
- فنر بازگرداننده و پورتهای ورودی و خروجی هوا میشود.
مقایسه شیر برقی با تجهیزاتی مانند پینچ ولو پنوماتیکی نشان میدهد که هر کدام از این قطعات بسته به نوع فرآیند، مزایا و محدودیتهای خاص خود را دارند. برای مثال، در فرآیندهایی که نیاز به عبور سیالات همراه با ذرات جامد دارند، پینچ ولو پنوماتیکی گزینه مناسبی است؛ در حالی که شیر برقی پنوماتیک برای کنترل دقیق و سریع جریان هوا عملکرد بهتری ارائه میدهد.
طرز کار شیر برقی پنوماتیک؛ از ورود جریان برق تا حرکت هوا
برای درک بهتر طرز کار شیر برقی پنوماتیک باید بدانیم که این دستگاه چگونه انرژی الکتریکی را به حرکت مکانیکی و در نهایت کنترل جریان هوا تبدیل میکند.
- هنگامی که جریان برق به بوبین وارد میشود
- میدان مغناطیسی در اطراف سیمپیچ ایجاد شده و باعث جذب هسته فلزی به سمت مرکز بوبین میشود.
- این حرکت هسته باعث باز شدن مسیر هوای فشرده یا بستن آن میگردد.
- در نتیجه، سیلندرها و عملگرهای پنوماتیکی میتوانند بر اساس نیاز سیستم حرکت کنند.
در برخی صنایع، بهویژه در خطوط تولید که نیاز به سرعت و دقت بالاست، استفاده از شیر برقی پنوماتیک به همراه شیرالات فولادی اهمیت پیدا میکند. شیرالات فولادی معمولا برای بخشهایی به کار میروند که فشار یا دمای بالاتری نسبت به شرایط عادی دارند. ترکیب این تجهیزات امکان طراحی سیستمهای مقاوم و قابل اطمینان را فراهم میکند.
نکته مهم درمورد طرز کار شیر برقی پنوماتیک
همچنین، طرز کار شیر برقی پنوماتیک به گونهای است که حتی در شرایط قطع ناگهانی برق، فنر بازگرداننده میتواند مسیر جریان هوا را به حالت اولیه برگرداند و از آسیبهای احتمالی جلوگیری کند. این ویژگی، ایمنی فرآیندهای صنعتی را به میزان چشمگیری افزایش میدهد.
انواع شیر برقی پنوماتیک (بر اساس تعداد پورت و وضعیت کاری)
شیرهای برقی پنوماتیک را میتوان بر اساس تعداد پورتها و حالتهای کاری دستهبندی کرد. این تنوع به مهندسان و طراحان سیستمها کمک میکند تا مناسبترین مدل را برای کاربرد خود انتخاب کنند.
- شیرهای دو پورت (۲/۲): دارای یک ورودی و یک خروجی بوده و برای باز و بسته کردن ساده جریان هوا به کار میروند.
- شیرهای سه پورت (۳/۲): علاوه بر ورودی و خروجی، یک مسیر تخلیه نیز دارند که در بسیاری از سیستمهای پنوماتیکی برای کنترل سیلندرهای یکطرفه ضروری است.
- شیرهای چهار پورت (۴/۲ و ۴/۳): این مدلها قابلیت کنترل سیلندرهای دوطرفه را دارند و در سیستمهای پیچیدهتر کاربرد بیشتری دارند.

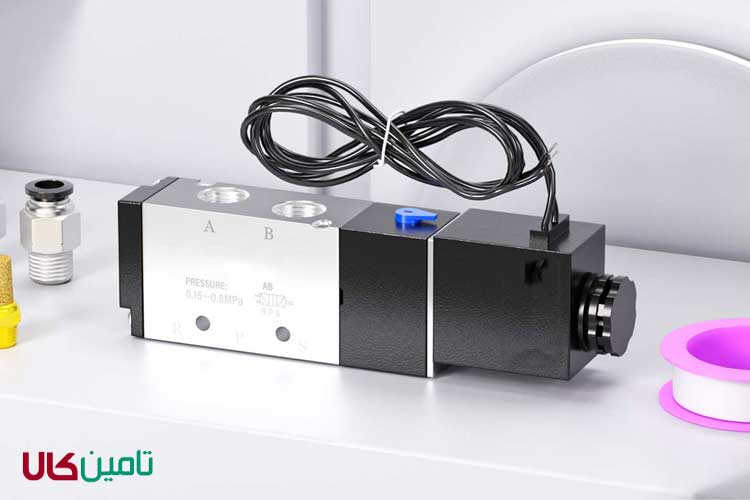

- شیرهای پنج پورت (۵/۲ و ۵/۳): بیشترین انعطافپذیری را در کنترل عملگرها دارند و در صنایع اتوماسیون پیشرفته بهکار میروند.
هر کدام از این شیرها میتوانند به صورت نرمال باز (NO) یا نرمال بسته (NC) طراحی شوند. انتخاب بین این دو حالت بسته به نوع فرآیند و شرایط ایمنی سیستم انجام میشود.
مزایا و معایب استفاده از شیر برقی پنوماتیک
یکی از بزرگترین مزایای شیر برقی پنوماتیک، سرعت بالای عملکرد آن است. این شیرها با یک سیگنال الکتریکی ساده میتوانند به سرعت مسیر عبور هوا را باز یا بسته کنند. طرز کار شیر برقی پنوماتیک به شکلی طراحی شده که امکان کنترل دقیق جریان سیال فراهم شود.
طراحی مناسب و عمر طولانی
از دیگر مزایا میتوان به عمر طولانی، طراحی جمعوجور، ایمنی بالا، و قابلیت هماهنگی با سیستمهای اتوماسیون اشاره کرد. همچنین، تعمیر و نگهداری این شیرها نسبتاً آسان است و قطعات جایگزین آنها به راحتی در بازار یافت میشود.
معایب استفاده از شیر برقی پنوماتیک
با این حال، معایبی نیز وجود دارد. حساسیت بالا به آلودگی هوا، امکان خرابی بوبین در اثر نوسانات برق و محدودیت در تحمل فشار یا دما نسبت به شیرهای مکانیکی از جمله چالشهای رایج هستند. به همین دلیل در برخی کاربردها بهتر است از تجهیزات جایگزین استفاده شود.
برای مثال، در صنایعی که نیاز به مقاومت بالاتر در برابر خوردگی دارند، استفاده از خرید شیر چدنی میتواند انتخاب مناسبی باشد. این شیرها به دلیل مقاومت مکانیکی بالا، در برخی خطوط لوله جایگزین یا مکمل شیر برقی پنوماتیک محسوب میشوند.
نکات مهم در نصب شیر برقی پنوماتیک
نصب صحیح شیر برقی پنوماتیک یکی از عوامل اصلی در عملکرد بینقص آن است.
- اولین نکته توجه به جهت جریان هواست که معمولا با فلش روی بدنه مشخص میشود. اگر شیر بهدرستی نصب نشود، عملکرد آن مختل شده و حتی ممکن است به قطعات داخلی آسیب وارد شود.
- از دیگر نکات مهم، اطمینان از تمیز بودن مسیر هوای ورودی است. وجود ذرات گرد و غبار یا رطوبت میتواند باعث گیرکردن هسته و کاهش عمر مفید بوبین شود. استفاده از فیلترها و خشککنهای هوا راهحلی مؤثر برای این مشکل است.
- همچنین، بررسی ولتاژ و جریان تغذیه بوبین ضروری است. ولتاژ نامناسب میتواند باعث داغ شدن بیش از حد و سوختن سیمپیچ شود. مهندسان توصیه میکنند که پیش از راهاندازی، همیشه اتصالات الکتریکی و مکانیکی شیر بررسی شوند تا از ایمنی کامل سیستم اطمینان حاصل شود.
راهنمای نگهداری و افزایش عمر مفید شیر برقی
نگهداری منظم شیر برقی پنوماتیک تاثیر زیادی بر طول عمر آن دارد.
- اولین اقدام، تمیز نگه داشتن مسیر هوای فشرده است. ذرات جامد و رطوبت میتوانند به سرعت اجزای داخلی شیر را فرسوده کنند. به همین دلیل استفاده از کمپرسورهای مجهز به فیلتر و رطوبتگیر توصیه میشود.
- دومین نکته، بررسی دورهای سلامت بوبین و اتصالات الکتریکی است. هرگونه تغییر رنگ یا داغ شدن غیرطبیعی بوبین نشانه وجود مشکل است. همچنین، روانکاری قطعات مکانیکی در بازههای زمانی مشخص میتواند عملکرد شیر را بهبود دهد.
- با رعایت این موارد، طرز کار شیر برقی پنوماتیک در طولانیمدت بدون مشکل ادامه خواهد داشت. در صنایع بزرگ، معمولاً برنامههای نگهداری پیشگیرانه (PM) اجرا میشود تا قبل از بروز خرابیهای جدی، مشکلات کوچک شناسایی و برطرف شوند.
رایجترین مشکلات شیر برقی پنوماتیک و روشهای رفع آن
شیر برقی پنوماتیک ممکن است با مشکلاتی روبهرو شود که آشنایی با آنها و روش رفعشان اهمیت زیادی دارد:
- گیر کردن هسته متحرک: به دلیل وجود آلودگی یا زنگزدگی رخ میدهد. راهحل، تمیز کردن مسیر و استفاده از هوای فشرده خشک است.
- سوختن بوبین: ناشی از نوسانات برق یا استفاده از ولتاژ نامناسب. تعویض بوبین و نصب تجهیزات حفاظتی بهترین راهکار است.
- نشتی هوا: معمولا به علت فرسودگی اورینگها یا آببندی نامناسب رخ میدهد. در این حالت باید قطعات معیوب تعویض شوند.
- پاسخ کند یا نامنظم شیر: میتواند به دلیل فشار ناکافی هوای فشرده یا خرابی فنر بازگرداننده باشد. بررسی منبع هوا و تعویض فنر توصیه میشود.
درک درست از طرز کار شیر برقی پنوماتیک کمک میکند تا این مشکلات سریعتر شناسایی و برطرف شوند.
شیر برقی پنوماتیک از نظر سرعت عملکرد، دقت و قابلیت اتوماسیون نسبت به بسیاری از شیرهای مکانیکی و دستی برتری دارد. در حالی که شیرهای دستی نیازمند دخالت مستقیم اپراتور هستند، شیر برقی میتواند تنها با یک سیگنال الکتریکی ساده عمل کند.
در مقایسه با شیرهای هیدرولیکی، شیر برقی پنوماتیک سبکتر بوده و برای کاربردهایی با فشار متوسط و سرعت بالا مناسبتر است. با این حال، برای فشارهای بسیار بالا، شیرهای هیدرولیکی یا شیرالات فولادی گزینه مناسبتری محسوب میشوند.
همچنین، برخلاف شیرهای چدنی یا فولادی که بیشتر در خطوط لولههای بزرگ استفاده میشوند، شیر برقی پنوماتیک بیشتر برای کنترل عملگرها و سیلندرهای پنوماتیکی بهکار میرود. در واقع، شناخت تفاوتها و بررسی دقیق طرز کار شیر برقی پنوماتیک به مهندسان کمک میکند تا بهترین انتخاب را برای هر کاربرد داشته باشند.
شیر برقی پنوماتیک، انتخابی مناسب برای صنایع شما
شیر برقی پنوماتیک یکی از اجزای کلیدی در سیستمهای اتوماسیون صنعتی است که وظیفه کنترل جریان هوای فشرده را بر عهده دارد. بررسی اجزای اصلی، طرز کار شیر برقی پنوماتیک، انواع آن، مزایا و معایب، نکات نصب و نگهداری و همچنین مشکلات رایج، دید جامعی درباره این تجهیز به ما میدهد.
در بسیاری از صنایع، ترکیب این شیرها با تجهیزاتی مانند پینچ ولو پنوماتیکی یا شیرالات فولادی موجب افزایش بهرهوری و ایمنی میشود. همچنین، برای خطوطی که نیاز به مقاومت مکانیکی بالاتر دارند، گزینههایی مانند خرید شیرآلات چدنی همچنان جایگاه خود را حفظ کردهاند. در نهایت، توجه به نگهداری اصولی و درک درست از طرز کار شیر برقی پنوماتیک باعث میشود این تجهیزات سالها بدون مشکل در خدمت فرآیندهای صنعتی باشند.
